波纹管给煤机专用全悬浮式称重传感器
作者：admin 阅读量：次 发表时间：2020-08-18 03:30
波纹管,给,煤机,专用,全,悬浮,式,称重,传感器,

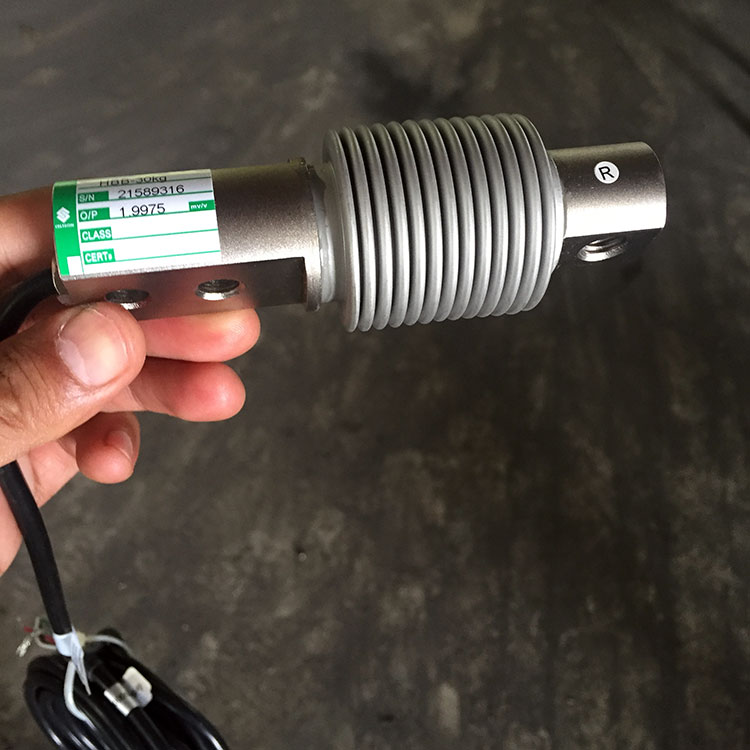

波纹管称重传感器
（俗称称重传感器/传感器/称重模块）
产品简介
PLRP型/HBB型高精度称重传感器属于计量称重设备常用传感器，可以稳定不间断的提供称
重重量并反馈出来作为工业生产计量数据，广泛适用于动静态计量测控设备。
称重传感器的组成
称重传感器由四部分组成：
敏感元件、变换元件、测量元件、辅助电源。
系统特点
非线性：＜额定输出的0.02%；
重复性：＜额定输出的0.01%；
蠕变：＜额定输出的0.02%；
适应温度：－20℃～60℃；
过载能力：为传感器容量的150%；
温度灵敏度：零值时为±0.0003%，满值时为±0.0004%
安全过载：150%
主要技术参数
额定载荷10,20,30,40,50,75,100,150,200,
9355K称重传感器
9355K称重传感器
9310 称重传感器
250,300,500kg绝缘电阻≥5000MΩ
安全过载150%F.S
综合误差±0.02%F.S极限过载300%F.S
蠕变±0.02%F.S推荐激励电压10～12V(DC)
零点平衡±1%F.S激励电压15V
零点温度影响±0.02%F.S/10℃密封等级IP68
输出温度影响±0.02%F.S/10℃材质合金钢/不锈钢
输入电阻400±10Ω电缆线长：6～12m；直径：￠6mm
输出电阻350±5Ω输入+：红；输入-：黑；输出+：绿；输出-：白
称重传感器接线方法
称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线
两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的
不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与
反馈线（SEN-，SEN+）就分别短接了。SEN+和SEN-是补偿线路电阻用的。SEN+和
EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损
耗，实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特
性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器
内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。假设EXC+
和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出大信号为（）*2=19mV，
而不是20mV。此时称重传感器内部就会把19mV作为大量程，前提是传感器必须通过
反馈回路把实际电压反馈给称重模块。在称重传感器上将EXC+与SENS+短接，EXC-
与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
工作条件和安装条件
环境温度：
—32℃——60℃
