给煤机E6B2速度监测装置 测速探头
作者：admin 阅读量：次 发表时间：2021-05-10 09:34
给,煤机,E6B2,速度,监测,装置,测速,探头,产品,
产品名称:速度传感器
规格型号：E6B2/60-12型
适应范围
E6B2/60-12C型速度传感器可为企业现代化管理提供重要的信息，具有结构简单，操作方便，便于系统管理等，广泛应用于电力、冶金、煤炭、化工、食品、烟草、建材、港口等行业的称重给煤机、电子皮带秤、螺旋称重给料机、配料秤、称重给料机设备。
工作原理
测速传感器安装在皮带机尾部滚筒，测速大直径滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
速度传感器的组成
称重传感器由四部分组成：
敏感元件、变换元件、测量元件、辅助电源。
系统特点
激励电压：24VDC±5%；
软连接技术，更有效地保护了测速度且提高了设备的使用寿命。
测速传感顺软连接、万向节、关节轴承等皮带秤配件。
无碳刷脉冲发生器，不需调整，无需维修；
封闭性能好，适用于户外安；
适应温度：－20℃～60℃；
铸铝外壳，具有良好的屏蔽性
温度灵敏度：零值时为±0.0003% ，满值时为±0.0004%
主要技术参数
60-12系列速度传感器
一般用途的皮带秤60-12B、N12B、N12F、SM12D、OVW2-06-2MHT、EL42A600Z5/28P6S6PR2，EC40A6-P4AR-600用于运行速度变化较大配料秤、给煤机称重给料机；

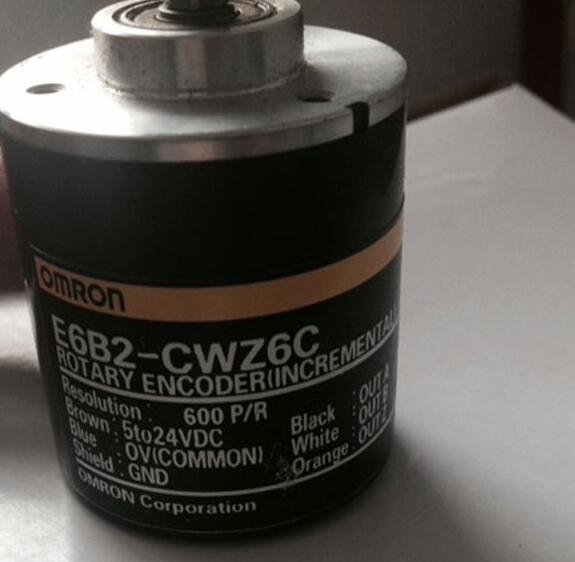

E6B2系列速度编码器
空心轴内径：φ6
电源电压：12VDC;15VDC,24VDC
消耗电流：≤150mA
输出电压：0.5V～10.0V
响应频率：8.5KHz
允许机械转数：≤1000r/min
启动力矩：1×102 N.m
使用温度：-10℃～70℃
相对湿度：≤95
构造：防尘
重量：0.2Kg
速度传感器接线方法
接线：打开盖子，按图标识接线，接线后盖好上盖。注意上盖和接线口的密封。
将安装支架架焊接在机架上，速度传感器固定在支架上；
使用软连接把速度传感器和测速滚筒轴心连接起来，保持速度传感器轴心与测速滚筒轴心在一条线上；
另一端连接称重仪表9、10/11号端子安装说明书接线；
工作条件和安装条件
环境温度：
—32℃——60℃
电源电压：
24VDC（±10%、-15%）、50HZ（±2%）
